REXの電源回路できました

0
    JUGEMテーマ:ロボット製作
    恐竜ロボットREX君のメカ検討は一区切りして電気回路作りに入ります。
    まずは、電源回路♪
    電源として必要な電圧、電流は・・・
    両足と首のDCモーター用 :DC1.5V〜3V
    モータードライブIC制御用:DC6V〜18V
    マイコン用       :DC4〜5.5V

    この3つの電源を確保しなくてはなりません。
    もちろん、安く、小スペースで。
    この条件を満足するための設計方針として、単3電池2個を直列につないで3Vを出し、その後段で5V出力用の昇圧定電圧ICと10V出力用の昇圧定電圧ICとを使う事にしました。
    さて定電圧ICの選定ですが、本に記載されているのを頼りに行いました。しかしパーツ屋さんに出向いたところ、その様なものはもう無いとの事。ポイッと渡されたICカタログの中からTIのTL499ACPを選んで一段落。
    回路図書いて、部品買って来て、47mm×72mmのプリント基板の上に実装しました。
    電源基板
    まだ、手持ちの抵抗では1個でうまく出力電圧を出せなかったので、固定抵抗と可変抵抗をごちゃごちゃと直列つないでいます。

    スペースが残りました。
    ここには、モータドライブIC2個を含むモーター駆動回路を載せたいなー。

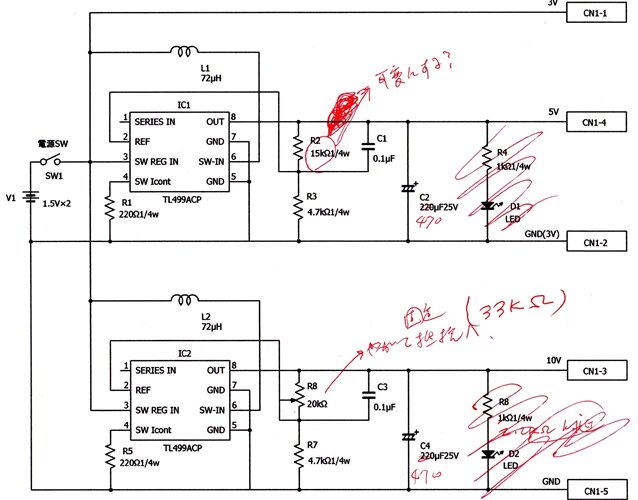

    ちなみに、ここまでの回路図は下の通り。
    最初はLEDを付けていたけど、スペースが欲しいので外しちゃいました。
    電源回路図
