REXメカからくりはメド♪

0
    JUGEMテーマ:ロボット製作
    首だけではなく、どうしても口も動かしたい・・・
    前々回に書いた(こちら)様に、口を動かす方法として「テグス」で引っ張ってみたけど、これは失敗!!
    別のカラクリを考えました。
    口開口部品作った部品は、このレバーと支点用ピン、ガイド用ピン。
    レバーの右端には、ガイド用のピンが滑る溝を切っております。

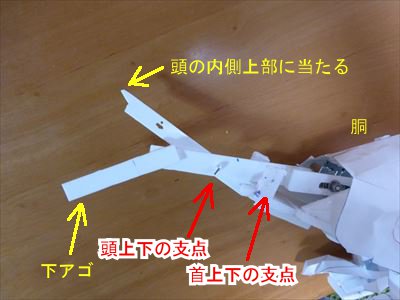

    口と首の駆動部組み立てると、こんな状態。
    以前から存在する「首上下の支点」の真下に平行してガイド用ピンを挿してあります。
    モーターが回り首用レバー(先端は「下アゴ」)が上下すると、首用レバーの途中に挿した「頭上下の支点」も上下します。
    「頭上下の支点」〜「頭の内側上部に当たる」部分の距離を二つの支点間距離の約2倍にしましたので、頭の動きの上下幅は下アゴの動きの上下幅の2倍になり、結果として口を開くという計算です。
    同時に

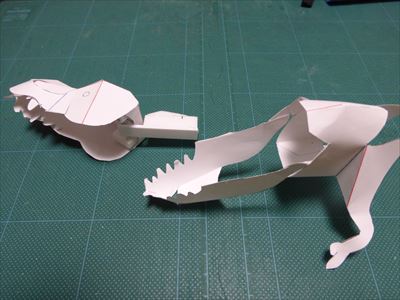

    頭部品同時に頭〜首の外側を作っておきます。
    アゴと首の関節が自由に動くように、支点でつなぎます。

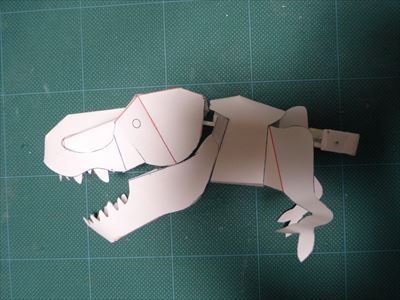

    頭組立完これが頭部(頭から首)の出来上がり。

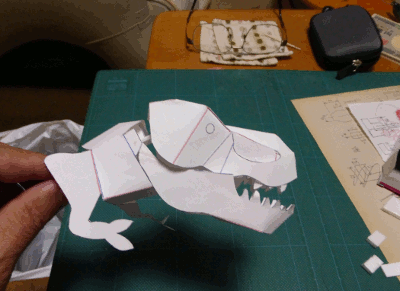

    口の動き手で動かしてみると・・・。

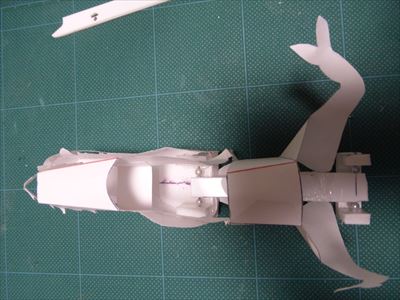

    頭内側下(内側)から見ると・・・。

    頭側面横から見ると・・・。

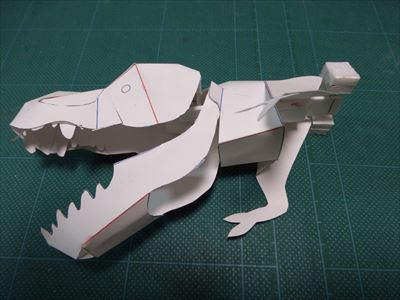

    頭部を本体にドッキングして動かしてみました。

    もうすこし口をパクッパクッと動かしたいところですが、試作第一弾としては、こんな程度でしょう。
    機構部のメカカラクリの検討はここまでにして、次は電気回路の検討に移ります。
